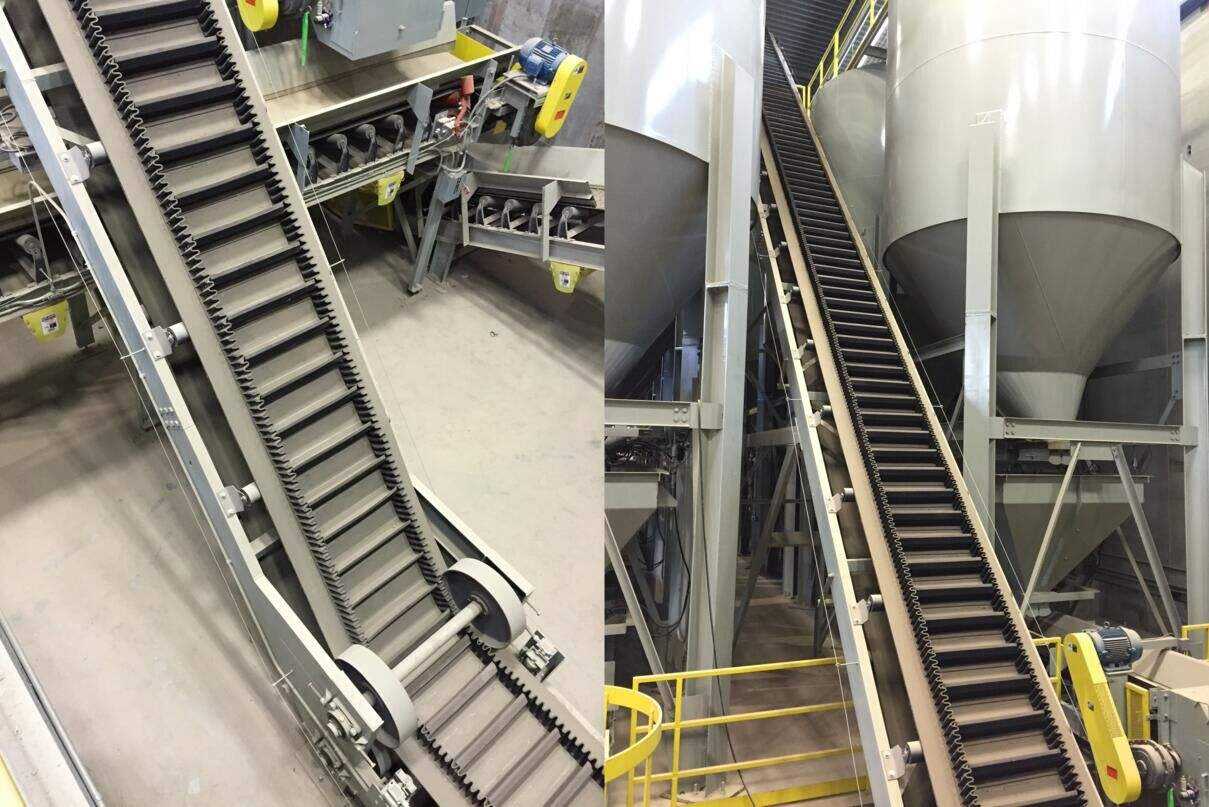

大倾角皮带输送机，较常规带式输送机大大缩短输送线路长度，减少土地占用；提升高度高， 高可达200米；同常规带式输送机相比，单位重量物料的输送能耗降低30％；比斗式提升机的可靠性高，维修费用低；使用寿命与常规带式输送机基本相当；运行环境条件及所适应的物料种类与常规带式输送机基本相同。

结构：波状挡边输送带由基带、波状挡边和横隔板组成，波状挡边和横隔板通过二次硫化与基带相连。
（1）基带有棉帆布芯、化学织物芯、钢丝绳芯橡胶输送带或加横向刚性层的输送带。
（2）波状挡边分为轻型(N)、中型(S)和重型(ES)，其形状有s形和w形两类；
（3）横隔板采用纤维复合材料，承载力强，耐冲击．挺性好。其型号有T型、TS型、C型、TC型、TCS型。
 输送倾角小于40。时横隔板选用T型或TS型：输送倾角大于40。时，横隔板选用C型、TC型或TCS型
，

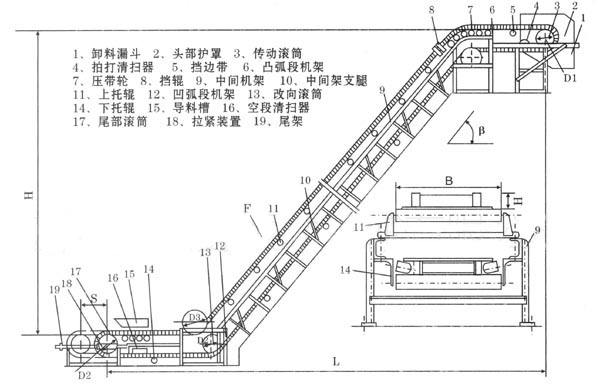

驱动装置：是输送机中的动力部分。系由Y系列电动机,ZJ型轴装式减速器,楔块式逆止器组成。

传动滚筒：是动力传递的主要部件,输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分,胶面滚筒是为了增加滚筒和输送带之间的附着力。

改向滚筒：用于改变输送带的运行方向。改向滚筒用于输送带下表面(非承载面)。

压带轮：用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。

托辊：托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式。
托带辊：托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承。

立辊：立辊用于限制输送带跑偏,并安装在上、下过度段机架上。每个过滤段机架上设有4个,上、下分各两个。
拍打轮清料装置:用于拍打输送带背面,震落粘在输送带上的物料。

拉紧装置：它的作用有:
1.使输送带具有足够的张力,保证输送带和传动滚筒间不打滑。
2.限制输送带在各支承间的垂度,使输送机正常运转。

本系列采用螺旋拉紧装置。
机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等：在输送机中分别起支承、防尘和导料作用。
本系列中间架支腿有低式、中式和高式三种。
下水平段和倾斜只配用低式中间架支腿,而上下水平段根据不同的头架(低式、中式和高式头架)分别配用不同的中间架支腿(低式、中式和高式中间架支腿)
适用范围：
①、可以广泛用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业  。
②、可在-25~40℃的环境范围内输送堆积密度为0.5-2.5t/m3的各种散装物料。
③、可输送角度达90°，可输送物料的块度达550mm。
